Toodete kirjeldus

E5-seeria kaitselülitid jagunevad 4 tüüpi: metallkapi automaatse lähtestamise tüüp, metallkappi modifitseeritud lähtestamise tüüp, plastkappi automaatse lähtestamise tüüp ja plastkappi käsitsi lähtestamise tüüp ttpe. See leht on mõeldud metallkapi automaatse lähtestamise tüübi jaoks. Meil on 3 models metallkapi jaoks automaatse lähtestamise tüüpi vooluringi breaker, E511, E512 ja E513.

Toote tutvustus

E511, E512 ja E513 kuuluvad tüüp 1, automaatse lähtestamise tüüpi kaitselüliti. Kapp on valmistatud metallist. E511 on naastudega kinnitustüüp. E512 on horisontaalse kronsteini kinnitus, samas kui E513 on vertikaalse kronsteini kinnitustüüp.Liigvoolukaitselüliti on bimetallkonstruktsioon, mis suudab kogu vooluringi kaitsmiseks kiiresti välja lülitada elektrisõiduki vooluringi, kui see on ülekoormatud.

123

Rakendus

E5-seeria ühepooluselisi termokaitselüliteid saab kasutada 5-50A, 12-28V alalisvoolu seadmete ja toodete puhul.

Automaatset lähtestamist naast tüüpi kaitselülitit kasutatakse tavaliselt akulaadijates, meresõidukites, veoautodes, bussides, haagismajades, trollimootorites jne.

Toote parameetrid

Tootenimi:	Automaatne lähtestamine stud tüüpi kaitselüliti	Mudeli nr.:	E511, E512, E513
Nimipinge:	12-28V DC	Nimivool:	5A-50A
Lähtestamise tüüp:	Automaatne lähtestamine	Pooluste arv:	Ühepoolusega, tavaline suletud
Juhtum:	Metall (kuld)	Paigaldamine:	Naastukinnitus (E511), kronsteini kinnitus (E512, E513)
Funktsiooni tüüp:	Termiline reisivaba, jalgrattasõit	Lõpetamine:	10-32 Saadaval on niidi- ja kiirühendusvalikud
Kalibreerimine@25 kraadi:	100 protsenti hoidmine, 135 protsenti Reis (protsent hinnangust)	Katkestusvõime:	Haruahela kaitse: 2500A@12Vdc
Taastatav ülekoormusvõime:	10 korda nimivool	Poldi pöördemomendi nimi:	>24 in-lb (2,7 Nm) max
Töötemperatuuri vahemik:	-40 kraad ~85 kraadi	Paigaldusmomendi nimi:	30 tolli (3,4 Nm) max

circuit breaker 2

Toote mõõtmed

ps33887955-12v28vdc50ampautomotivecircuitbreakerautoresetmetalcabinetstud

E11 automaatse lähtestamise stud toru kaitselüliti

20230215111907

E12 horisontaalse kronsteiniga kaitselüliti

circuit breaker

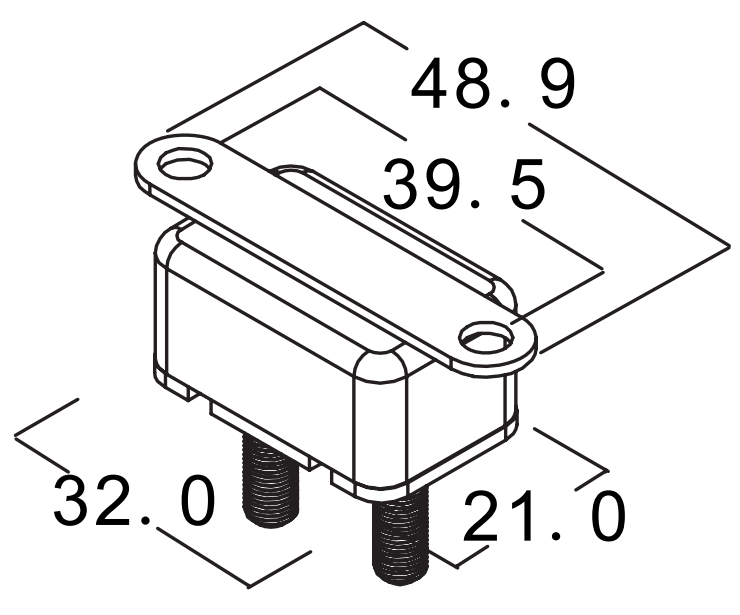

E13 vertikaalse kronsteiniga kaitselüliti

circuitbreaker

Tooteseade

circuit breaker appliance

Paigaldamise teatis

circuit breaker installation 1

Paigaldamise teatis:

Hõbedane sammas (AUX) tähistab sisenemist ja vasest sammas (BAT) väljaminekut. Nad kaitsevad ainult ühel viisil. Naastud on märgistatud aku ja allika jaoks. Kuldne naast on aku naast.

Pidage meeles, et kaitselüliti kaks keermestatud tihvti ei saa metalliga kokku puutuda. Naastud kannavad aku pinget ja peavad olema isoleeritud kõigest juhtivast, sealhulgas metallist poritiivast.

circuit breaker installation

Kaitselülitid E511, E512 ja E513 on tüüpi 1, automaatse lähtestamise kaitselülitid. Automaatne lähtestamine tähendab, et kaitselüliti lähtestab ennast ilma kasutajate abita.

Nii et kaitselülitid pakuvad pidevat kaitset kuni liigvoolu leidmiseni ja parandamiseni. Seejärel lähtestub see automaatselt.

Kaitselüliti rakendub (lahutab toite), kui tuvastab ülekoormusvoolu. See lähtestab ennast ise.
