Tooted kirjeldus.

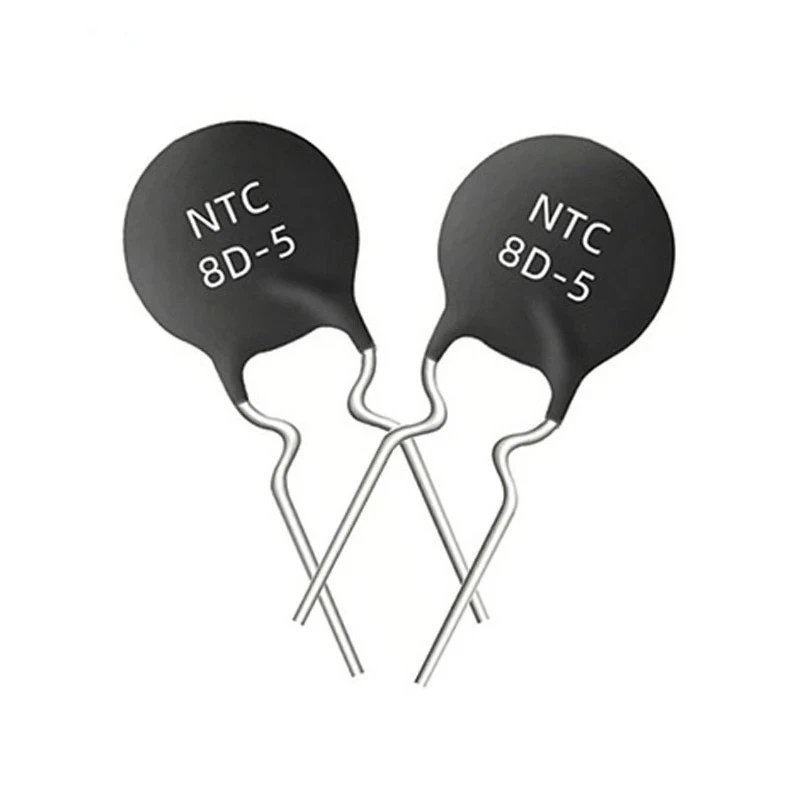

MF72-seeria NTC Power Thermistor Resistance on laialdaselt kasutatav NTC termistori tüüp, mis on tuntud oma võime tõttu taluda suurt võimsust ja pakkuda temperatuurist sõltuvaid takistusomadusi. NTC termistoritel on nende takistuse ja temperatuuri vahel pöördvõrdeline seos, st temperatuuri tõustes nende takistus väheneb.
NTC termistori omadused
1. Suur võimsusreiting: MF72 NTC võimsustermistorid on loodud taluma suhteliselt kõrgeid võimsustasemeid võrreldes tavaliste NTC termistoridega, mistõttu need sobivad suurema vooluvajadusega rakenduste jaoks.
2. Negatiivne temperatuurikoefitsient (NTC): Temperatuuri tõustes MF72 termistori takistus väheneb. Seda omadust kasutatakse laialdaselt temperatuuri tuvastamise ja temperatuuri kompenseerimise rakendustes.
3. Stabiilsus: MF72 NTC termistorid on loodud pakkuma head stabiilsust ja täpsust laias temperatuurivahemikus, mis muudab need usaldusväärseks mitmesuguste temperatuuriga seotud rakenduste jaoks.
4. Kiire reageerimine: NTC termistorid, sealhulgas MF72-seeria, reageerivad tavaliselt kiiresti temperatuurimuutustele, mistõttu sobivad need rakendusteks, mis nõuavad kiiret temperatuuri jälgimist.
5. Epoksiidkattega: MF72 termistorid on sageli epoksükattega, pakkudes mehaanilist kaitset ja elektriisolatsiooni, muutes nende käsitsemise ja vooluringidesse integreerimise lihtsamaks.
Toote parameeter
| Tootenimi: | MF72 seeria NTC termistor | Nimetatud nullvõimsustakistus: | 0.7Ω kuni 200Ω |
| Kiibi läbimõõt: | 5 mm kuni 25 mm | Tolerants: | 20 protsenti |
| DIP: | Radiaalne | Rakendus: | Elektrooniline |
| Juhti struktuur: | Sirge või kumer juhe | Plii: | CP või vask |
| R25: | 8R | Maksimaalne vool: | 0.7A |
| Kattekiht: | PF või silikoon | Beeta väärtus: | 2700 |
| Temperatuurivahemik: | -40 pluss 150 kraadini | Eritellimusel valmistatud: | Jah |
Toote üksikasjad
| Osa nr/Dim (mm)/süm |
Dmax | Tmax |
d
|
F₁ pluss / -1 Joonis fig. II/I |
F₂ pluss /-1.5 Joonis fig. II/Ⅲ |
Sirge juhe Traat |
Kumer plii Traat |
|
| L1 min. Joonis II/III |
L1 min | L₂ pluss / -2 | ||||||
| MF72- D5 | 7 | 5 | 0.6/0.45 | 5/2.5 | 3 | 25* | 17/5 | 5 |
| MF72- D7 | 9 | 5 | 0.6 | 5 | 3 | 25 | 17/5 | 5 |
| MF72- D9 | 11 | 5.5 | 0.8/0.6 | 7.5/5 | 5/3 | 25 | 17/5 | 8 |
| MF72- D11 | 13 | 5.5 | 0.8 | 7.5/5 | 5/3 | 25 | 17/5 | 8 |
| MF72- D13 | 15.5 | 6 | 0.8 | 7.5 | 5 | 25 | 17/5 | 5 |
| MF72- D15 | 17.5 | 6 | 0.8 | 10/7.5 | 5 | 25 | 17/5 | 5 |
| MF72- D20 | 22.5 | 7 | 1.0 | 10/7.5 | / | 25* | / | / |
| MF72- D25 | 27.5 | 8 | 1.0 | 10 | / | 25* | / | / |
|
Märkus |
L1min., 17/517 tähistab pikka painutatud juhet, 5 tähistab lühikest painutamist juhttraat (joon.Ⅲ) Iustratsioon: üldiselt kasutatakse pikka painutatud juhet, vt joonist II Valikuliste müügivihjete määramiseks lisage järelliide "L" ja joonis #. |
|||||||
Lai rakendus
1. Sisendvoolu piirajad:MF72 NTC võimsustermistori takistust kasutatakse tavaliselt toiteahelates, et piirata käivitusvoolu algusfaasis. Piirates voolu algset tõusu, kaitsevad need tundlikke elektroonikakomponente kahjustuste eest.
2. Temperatuuri tuvastamine ja kompenseerimine:Neid kasutatakse erinevates elektroonilistes seadmetes ja vooluringides temperatuurimuutuste mõõtmiseks ja kompenseerimiseks. See on oluline täpse ja usaldusväärse töö tagamiseks, eriti temperatuuritundlikes rakendustes.
3. Mootori kaitse:Mootorajamiga süsteemides saab MF72 termistore kasutada mootori temperatuuri jälgimiseks ja termokaitse tagamiseks. Need aitavad vältida ülekuumenemist ja mootori võimalikku kahjustamist.
4. Jõuelektroonika:MF72 termistorid leiavad rakendusi jõuelektroonikas, nagu sagedusmuundurid ja mootoriajamid, et jälgida ja reguleerida temperatuuri, et parandada süsteemi jõudlust ja töökindlust.
5. Akud:Neid kasutatakse elektrisõidukite akupakettides ja energiasalvestussüsteemides, et jälgida aku temperatuuri, tagades ohutu laadimise ja tühjenemise.
6. Tööstuslikud kütte- ja jahutussüsteemid:MF72 termistore kasutatakse tööstuslikes kütte- ja jahutussüsteemides, nagu ahjud, küttekehad ja kliimaseadmed, et reguleerida temperatuuri ja pakkuda ülekuumenemiskaitset.
7. Autoelektroonika:MF72 termistore kasutatakse erinevates autotööstuses, sealhulgas mootori temperatuuri jälgimisel, kliimakontrollisüsteemides ja akuhalduses.
Tehase ringkäik
Dongguan Senreach Electronic Co., Ltd. asutati 2000. aastal. Meie tehase pindala on 4000 ruutmeetrit ja igakuine tootmisvõimsus on 50 miljonit tükki. Oleme pühendunud sellele, et saada terviklikuks vooluringikaitsekomponentide tootjaks ja lahenduste tarnijaks.
Oleme spetsialiseerunud ülevoolukaitsele, ületemperatuurikaitsele, ülepingekaitse projekteerimisele, arendusele, tootmisele ja müügile. Tooteid kasutatakse laialdaselt olmeelektroonikas, autodes, laevades, sides, toiteallikates, elektritööriistades, uues energias ja muudes valdkondades.
Erinevate täiustatud tootmis- ja testimisseadmetega võtame kasutusele täiusliku kvaliteedijuhtimissüsteemi, mis tagab, et iga meie komponendi osa on ohutu ja stabiilne. Meie tegevus on ISO9001:2000-sertifikaadiga ja tooted vastavad rahvusvahelistele standarditele.
varustus
varustus
Tootmise töötuba
varustus
Kaitsmete tootmine
Tootmise töötuba
Dokumentide hoidmine
varustus
Miks valida meid
Hinna eelis
Meil on täielik tarneahel toorainest lõpliku pakkimiseni, mis võimaldab tootmiskulusid igal sammul kontrollida.
Garanteeritud kvaliteet
Iga toode läbib täieliku kontrolli nii autotestiseadmete kui ka meie kvaliteedikontrolli meeskonna poolt.
Varude hulgimüük
Meil on avatud laos mõnede universaalsete standardtoodete jaoks. Tarneaeg on vaid umbes 1 nädal.
Ühekordne teenus
Meil on teadus- ja arendustegevuse, kvaliteedikontrolli, müügi- ja müügijärgne meeskond, kes pakub teile täisteenust, sealhulgas valikusoovitust, tehnilist tuge, müügijärgset kaitset.
Näitus
Viimase kümne aasta jooksul oleme osalenud paljudel kodu- ja välismaistel elektroonikaosade näitustel. Üha enam väliskauplejaid õppis meie tehast tundma, et nad saaksid meie tehasest otse osta ja oma tootekulusid vähendada. Uuendame oma näituseinfot kodulehel.
Oleme kindlad oma NTC Power Thermistor Resistance disainis ja kvaliteedis. Kui te pole kindel, kas meie osad sobivad teie seadmega õigesti, võtke meiega ühendust või esitage küsimus.
